Berührungsfreie abbildende Prüfung mit thermischen Techniken

Moderne Hochleistungsmaterialien wie beschichtete Turbinenschaufeln oder faserverstärkte Kunststoffmaterialien erfordern eine zuverlässige Qualitätssicherung. Wichtig ist die wiederkehrende Prüfung sicherheitsrelevanter Systeme und Komponenten. Zur zerstörungs­freien Charakterisierung dieser Materialien und Bauteile werden zunehmend Prüftechniken benötigt, die für eine schnelle und zuverlässige Online-Prüfung in der Produktionslinie (100%-­Prüfung) geeignet aber auch so mobil und flexibel sind, dass sie vor Ort in der wiederkehrenden Prüfung eingesetzt werden können. Um diese Anforderungen zu erfüllen, sind insbesondere Prüftechniken gefragt, die eine schnelle, automatisierbare Prüfung auch an kompliziert geformten Bauteilen ermöglichen.

Aktive thermische Prüftechniken wurden zur Anwendungsreife für industrielle Serienprüfsysteme vorangetrieben. Prinzipiell lassen sie sich für alle Materialien und Bauteile mit komplexer Geometrie einsetzen, erlauben hohe Prüfgeschwindigkeiten und die berührungslose Charakterisierung der Bauteile und Bauteilbeschichtungen.

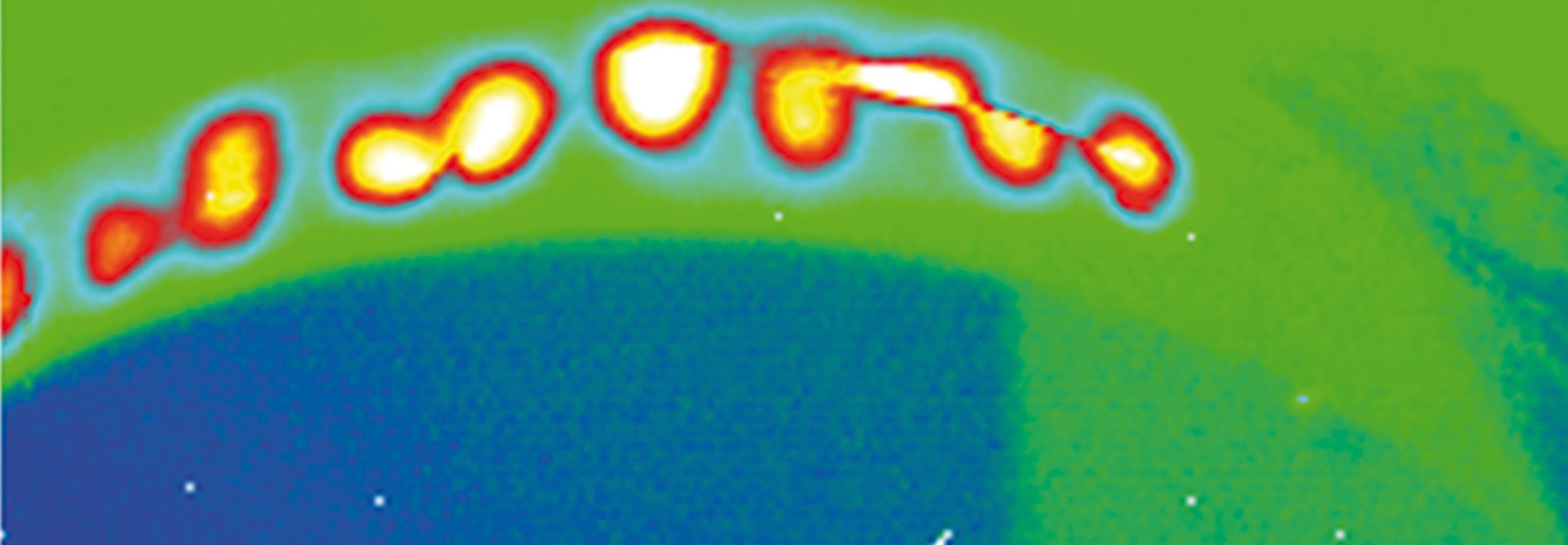

Am Fraunhofer IZFP wurden verschiedene Varianten thermischer Prüftechniken entwickelt, die unterschiedliche physikalische Prinzipien zur Energieeinbringung (Erwärmung) sowie unterschiedliche Auswertemethoden verwenden. Mithilfe einer Infrarotkamera wird die zeitliche Veränderung der Temperaturverteilung auf der Oberfläche des Prüfobjekts beobachtet (aktive dynamische Thermographie). Die Reflexion oder Transmission der erzeugten transienten Wärmeströme liefert dabei die gewünschten Informationen. Die Erwärmung kann entweder impulsartig (Pulsthermographie) oder periodisch (Lock-In Thermographie) erfolgen. Folgende Anregungsmethoden stehen zur Verfügung:

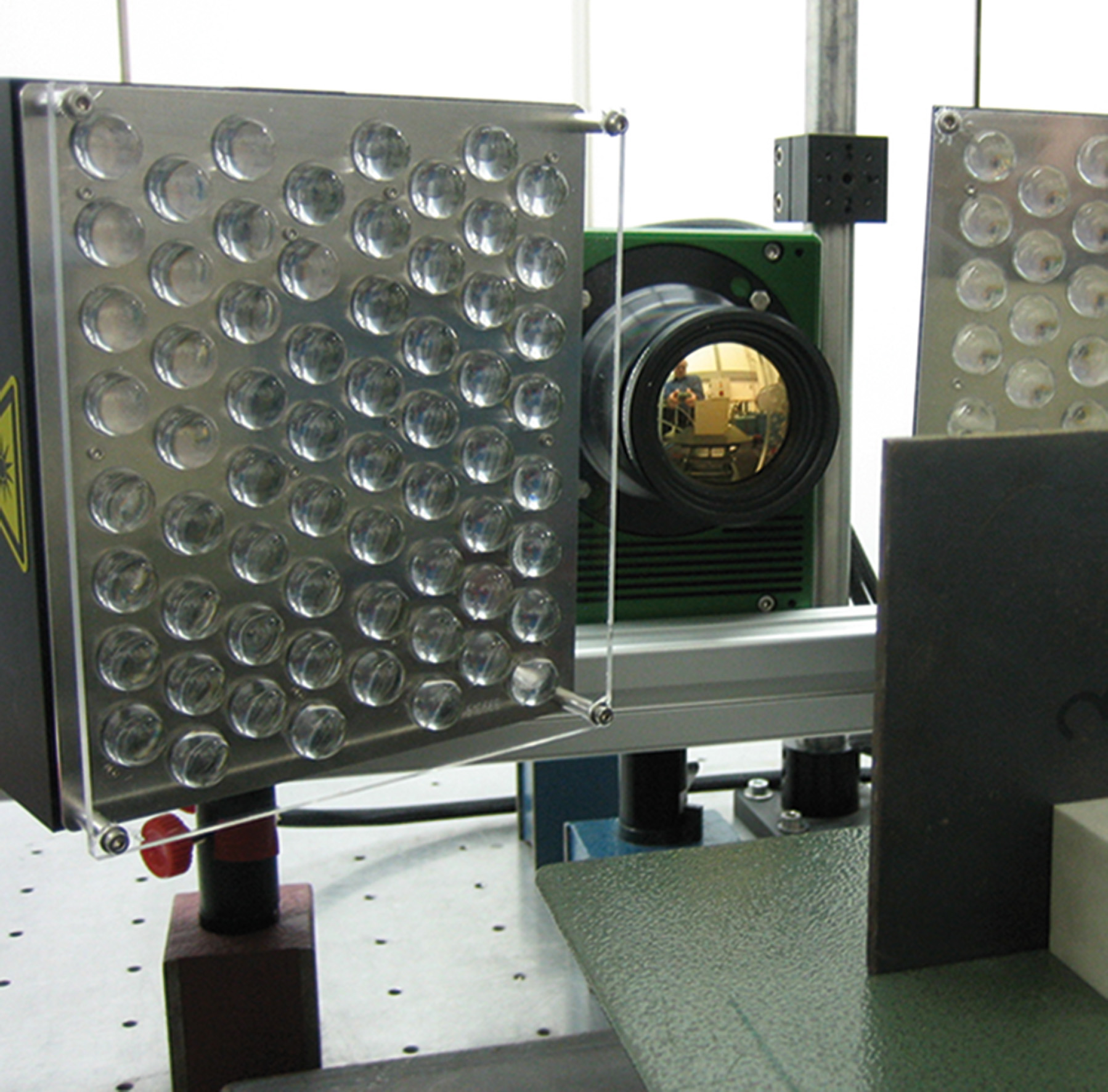

• Lichtanregung durch Lichtblitz, LED-Arrays, Laser etc.
• Ultraschallanregung
• Induktionsanregung an elektrisch leitenden Werkstoffen
• Mikrowellenanregung
• Heiß- und Kaltluftanregung

Auswertetechniken wie Puls-Phasen- oder Lock-In-Analyse verarbeiten die Bildsequenzen und reduzieren oder unterdrücken Störeffekte. Sie ermöglichen präzise Aussagen über Fehlertiefen oder die quantitative Abbildung der Schichtdickenverteilung am Bauteil. Zudem unterstützten sie die automatisierte Fehlererkennung und Datenkompressionstechniken als Voraussetzungen zur Prüfung von Massenteilen mit Prüftaktraten von einigen Sekunden. Rekonstruktionstechniken zur Bestimmung der Fehlergeometrien aus den Thermographiedaten sind verfügbar.

Das Fraunhofer IZFP verfügt über tragbare und stationäre Infrarotkameras im nahen, mittleren und langwelligen Infrarot sowie Dual-Band mit Temperaturauflösungen von bis zu 15 mK und Bildraten bis 20 kHz (Teilbild). Objektive vom Makro- bis zum Weitwinkelbereich sowie Teleobjektive für große Prüfabstände sind vorhanden. Eine für die dynamische Thermographie konzipierte Software wird ständig weiterentwickelt. In einem großen Applikationslabor können Machbarkeitsuntersuchungen durchgeführt und Prototypen erprobt werden.

Vorteile

• Schnelle, flächenhafte Prüfung – optional ist die vollautomatische Fehlererkennung
• Berührungsfrei
• Gekrümmte Prüfobjektoberflächen
• An allen Werkstoffgruppen einsetzbar
• Hoher Grad an Automatisierbarkeit
• Verzicht auf Prüfmedien und Chemikalien

Anwendungsbeispiele

• Schichtdickenmessungen von Lackierungen oder von Keramikbeschichtungen, Schichthaftung
• Detektion von Mikrofehlern in Folienverbunden
• Verborgene Schäden in Verbundwerkstoffen

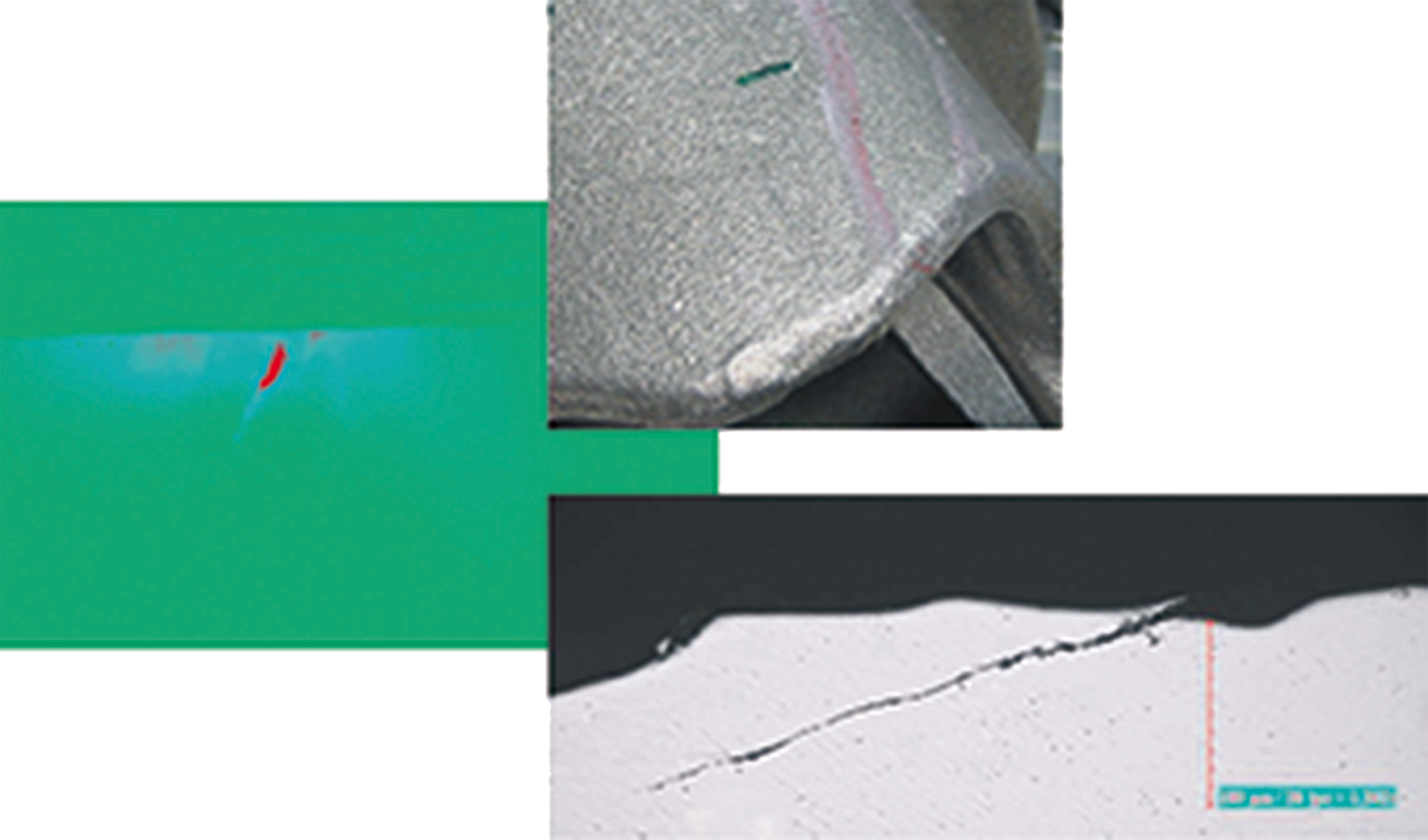

• Oberflächenfehlerdetektion in Umformteilen als Alternative zur Magnetpulverprüfung
• Prüfung an Stahl-Langprodukten in Bewegung
• Erkennung von unerwünschten Fremd­phasen in Gussstahl
• Rissdetektion in Keramik
• Materialidentifikation/Unterdrückung von Emissivitätseinflüssen durch spektrale Auflösung
