IUSE: Leistungsfähige Einkanal-Ultraschallelektronik für industrielle Anwendungen

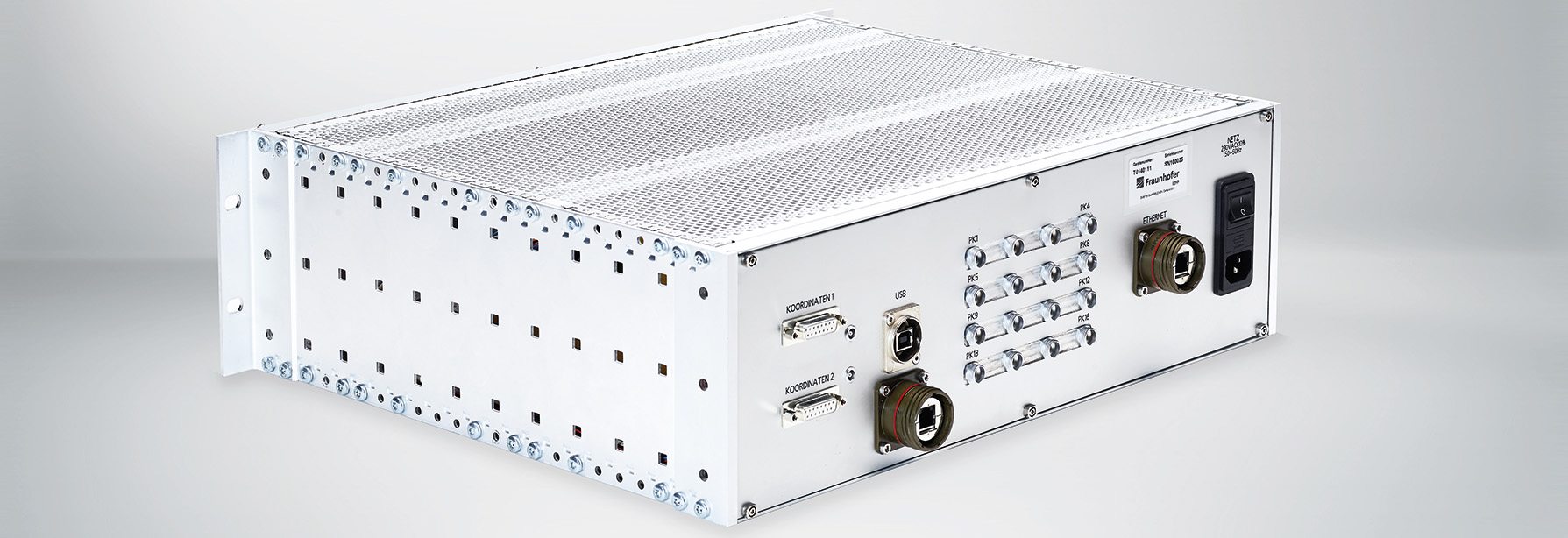

Die IUSE-Prüfelektronik stellt eine speziell an Industrieanwendungen angepasste Weiterentwicklung der UNIUS-Plattform dar. Neben der Erweiterung auf 16 gemultiplexte Sende-/Empfangskanäle wird ein modulares Schnittstellenkonzept angeboten, welches eine applikationsspezifische Auswahl der Host-Schnittstelle aus Ethernet, USB 3.0 und proprietärer optischer Technik erlaubt. Darüber hinaus ­bietet IUSE bereits standardmäßig etablierte Algorithmen zur Vorverdichtung der Messdaten bei ­hohen Prüfzyklusfolgefrequenzen und die Möglichkeit der positionsabhängigen Verstärkungskorrektur im Betrieb mit einer Koordinatentrigger-Einheit.



Technische Daten IUSE-Elektronik:

Allgemein

• Spannungsversorgung 19‘‘-Einschub: 230 VAC
• Variante IUSE-Box: 24 VDC – 78VDC oder Power over Ethernet (PoE)


Datenaufnahme

• ADC: 14Bit bei einer Abtastrate von 240 MSamples/s
• 128 kSamples Aufnahmetiefe
• Bis zu 511 Mittelungen
• Echostart-Funktion
• Blendentechnik, bis zu 4 Blenden (Überlappung möglich)
• HF-Daten, A-Scan oder komprimierte TD-Daten


Empfangsteil

• 90 dB Dynamikbereich
• 23 MHz analoge Bandbreite
• 16:1 gemultiplexter Empfangskanal ermöglicht Anschluss von bis zu 16 Prüfköpfen
• Bis zu 8 analoge Eingangsfilter (5 Onboard + 3 aufsteckbar)
• Laufzeitabhängige Verstärkungskorrektur TGC (256 Stützstellen, 90 dB Dynamik)
• Positionsabhängige Verstärkungskorrektur PGC (128 Stützstellen, 90 dB Dynamik)


Sender

• Onboard Sendertopologie: Rechteckpuls, negativ
• Sendepulsspannung 200 V bei 50 Ω
• Schusswiederholrate bis zu 10 kHz


Schnittstellen

• Flexibel konfigurierbare I/O-
• Schnittstellen
• 128 MByte interner Datenpuffer für schnelle Messungen
• Kommunikationsschnittstelle, Standard-Ethernet 1 Gbit/s oder 100 Mbit/s, alternativ USB 3.0 oder proprietäre optische Schnittstelle


Softwareunterstützung

• Einbindung in verschiedene Frameworks (C++, C#, LabView etc.) über Integration-Toolkit (ITK)


Anwendungen

IUSE ist optimiert für den industriellen Einsatz in automatisierten Prüfanwendungen, die eine hohe Anzahl an Einzelkanälen bei gleichzeitig hoher Prüfzyklus-Folgefrequenz erfordern. Die robuste ­Frontend-Ausführung ergänzt die standardmäßige 19“-Einschub-Variante um eine PoE-fähige Lösung zur sensornahen Montage. Das angepasste Integration-Toolkit vereinfacht die Einbindung in ­kundenspezifische Prüfsysteme durch Unterstützung gängiger Softwareframeworks (C++, C#, LabView).





Flyer »IUSE«
