Induktionsthermographie – Aktive Thermographie mit induktiver Anregung

In vielen Industriebereichen müssen sicherheitsrelevante Bauteile zum Ausschluss von Oberflächenrissen bei der Fertigung einer Hundertprozent-Prüfung unterzogen werden. Dabei sind Verfahren von Vorteil, die ohne eine spezielle Oberflächenbehandlung auskommen, die zuverlässig, objektiv arbeiten und eine vollautomatische Komponentenprüfung zulassen.

Induktiv angeregte Thermographie ermöglicht die Oberflächenrissprüfung ohne Oberflächenbehandlung, ist schnell und lässt sich relativ einfach automatisieren. Sie arbeitet objektiv, liefert zuverlässige Prüfaussagen und erlaubt die Bestimmung der Fehlergröße (Risstiefe). Damit eignet sie sich sehr gut für vollautomatische Prüfanlagen zur Hundertprozent-Prüfung von Bauteilen in der industriellen Fertigungslinie.

Das Fraunhofer IZFP verfügt über eine umfassende technische Ausstattung für unterschiedliche Varianten aktiver Thermographie:

• optische Impuls-/Lock-In-Anregung
• Ultraschallanregung

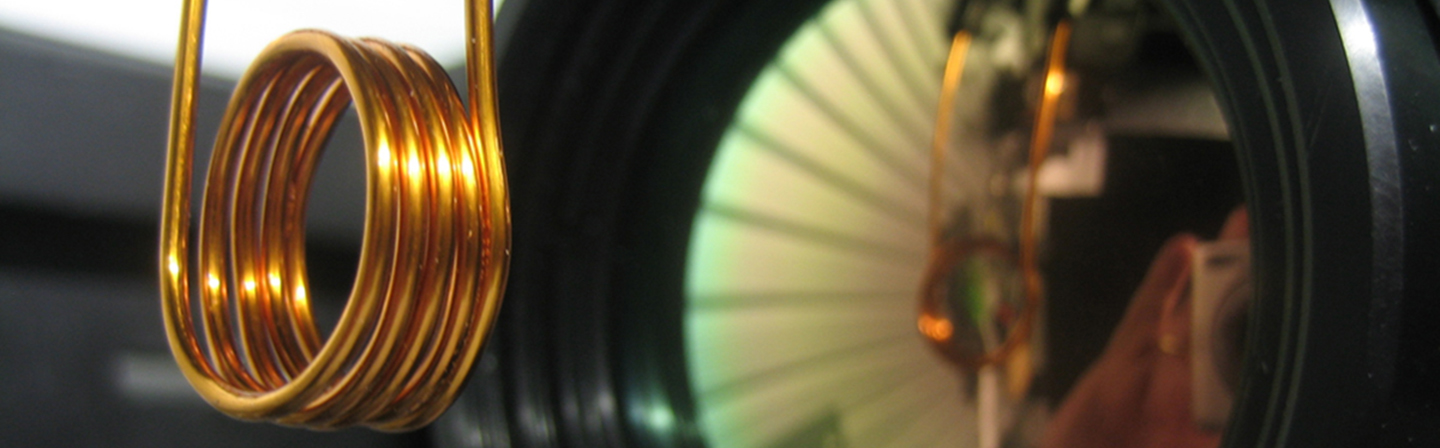

• induktive Anregung mittels elektromagnetischer Wechselfelder
• berührungslose Infrarotmesstechnik mit Infrarotkamerasystemen für nahen, mittleren, langwelligen Infrarotstrahlungsbereich mit Temperaturauflösungen bis ca. 15 mK, Bildfrequenzen bis 20 kHz (Zeitauflösungen bis 50 µs) bei Bildauflösungen bis 1024 × 768 Pixeln
• Roboter und Linearverstelleinheiten für eine schnelle, automatisierte Prüfung mit integrierten thermographischen Systemen
• Software zur Steuerung der Prüfsysteme, Datenverarbeitung, Messdatenauswertung sowie zur automatischen Fehlererkennung und Fehlerrekonstruktion
• grundlegende, theoretische und experimentelle Untersuchungen zu den physikalischen Grundlagen und Anwendungsmöglichkeiten verschiedener aktiver thermischer Prüftechniken

Leistungsangebot

• Testmessungen, Machbarkeitsstudien für industrielle Applikationen
• Prüfungen basierend auf Akkreditierung
• Konzeption, Planung, Bau von mobilen Prüf­systemen
• Konzeption, Planung, Bau voll­automatischer Prüfanlagen für die Online-Prüfung von Bauteilen in der Produk­tionslinie, einschließlich robotergestützter Prüfsysteme

Vorteile

• Zerstörungsfreies, berührungslos arbeitendes, schnelles Prüfverfahren zur Oberflächenrissprüfung
• Prüfung von Bauteilen mit komplexer Geometrie
• Möglichkeit zur Risstiefenbestimmung
• Nachweis verdeckter Fehlstellen möglich
• Objektive und zuverlässige Prüfung von Bauteilen in der industriellen Fertigung
• Relativ einfache Automatisierbarkeit ohne größeren Aufwand an Mechanik
• Eignung für vollautomatische Prüfanlagen zur Hundertprozent-Prüfung von Bauteilen in der industriellen Produktionslinie

Anwendungen

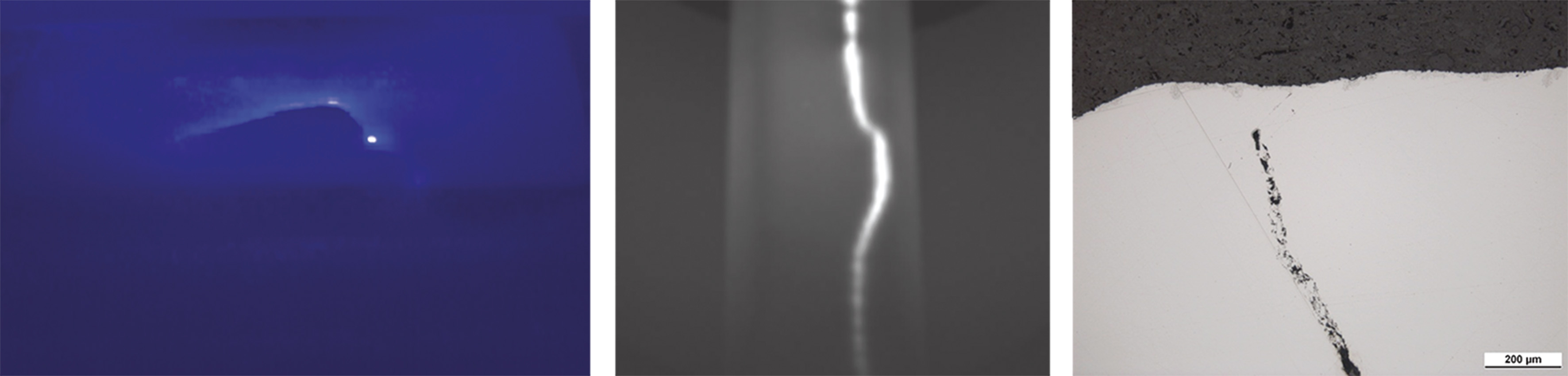

• Risserkennung an Schmiedeteilen
• Risserkennung an Langprodukten aus Stahl im Prozess
• Oberflächenrissprüfung von Eisenbahnschienen und -rädern
• Erkennung von Delaminationen in Verbunden metallischer Werkstoffe
• Ersatz der Magnetpulverprüfung
• Risserkennung in Solarzellen
• Rissprüfung von Turbinenbauteilen
• Erkennung von Faserbrüchen in CFK

Flyer »Induktionsthermographie«
