3D-SmartInspect: Intelligente Prüfüberwachung und -dokumentation

Bei der häufig verwendeten Handprüfung hängt die Qualität der Prüfung stark vom Personal und den Umgebungsbedingungen ab; dieser Umstand betrifft die Prüfung kleiner Komponenten in der Produktion genauso wie die Instandhaltungsprüfungen großer industrieller Strukturen. Die korrekte Interpretation der Messwerte und die vollständige Erfassung des Prüfbereichs erfordern eine entsprechende Expertise.

Zudem ergeben sich hinsichtlich Dokumentation erhebliche Herausforderungen. In vielen Fällen werden Prüfprotokolle handschriftlich erstellt und erkannte Auffälligkeiten auf den Bauteilen selbst markiert. Wenn Prüfungen ­mehrere Stunden oder Tage in Anspruch nehmen, können Fehler und eine lückenhafte Dokumen­tation kaum ausgeschlossen werden, mit allen negativen Konsequenzen für Folgeprozesse.

Das Fraunhofer IZFP hat hierfür das optische Trackingsystem »3D-SmartInspect« entwickelt, ein Assistenzsystem für Handprüfungen auf Grundlage kognitiver Signalauswertung.

Das System erlaubt:

• die digitale Erfassung des manuellen Prüfprozesses mit Kameras,
• die Verfolgung der Prüfkopfposition,
• die automatische Auswertung der Messsignale sowie
• die automatische Erstellung eines digitalen Prüfprotokolls.

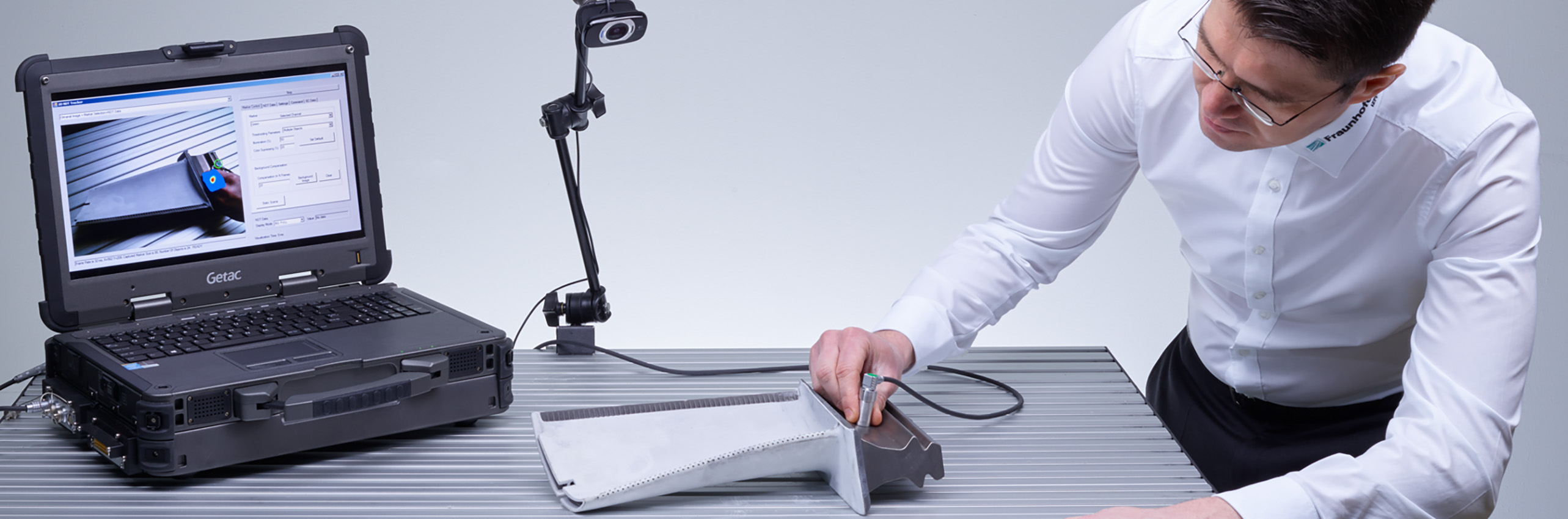

3D-SmartInspect erleichtert die Abwicklung, Analyse und Kontrolle manueller Prüfungen deutlich: Vor der Prüfdurchführung wird das Kamerasystem an einer geeigneten Stelle aufgestellt, von der aus der zu prüfende Bereich optisch erfasst werden kann. Anschließend kann die Prüfperson mit der Prüfdurchführung beginnen. Das Trackingmodul erkennt und verfolgt die Bewegung des Prüfkopfes und protokolliert Prüfpositionen und Messsignale. Die Messsignale werden automatisch ausgewertet und für das Live-Bild mit Ortskoordinaten fusioniert. Die geprüften Bereiche und registrierten Fehler­anzeigen werden auf einem Kontrollbildschirm (Notebook, Tablet) dargestellt. Eine Augmented Reality (AR) Software ermöglicht zudem die Visualisierung mit einer HoloLense. Das Ergebnis kann abschließend digital an einen Server oder eine Datenzentrale übertragen werden.


Vorteile

• Interaktive Unterstützung des Prüfpersonals im manuellen Prüfprozess
• Sicherstellung der vollständigen Abtastung des Prüfbereichs
• Automatische Dokumentation der Prüfergebnisse als Nachweis der korrekten Prüfdurchführung gemäß Anforderungen der Qualitätssicherung, einschließlich Übermittlung/Speicherung der ausgewerteten Materialdaten
• Kombination mit kollaborativer Robotik
• Anpassung an kundenspezifische Gegebenheiten: Einbindung weiterer Sensoren anderer Prüfprinzipien

3D-SmartInspect bietet hinsichtlich der durchgängigen Digitalisierung industrieller Arbeitswelten (Industrie 4.0) einzigartige Optionen zur Objektivierung und Quantifizierung der Prüfung von großen und / oder sicherheitsrelevanten industriellen Strukturen (ZfP 4.0).

Das Assistenzsystem ist für alle Anwendungsbereiche der Handprüfung geeignet, u. a. Luft- und Raumfahrt, Energieanlagen, Großgerätebau etc.
